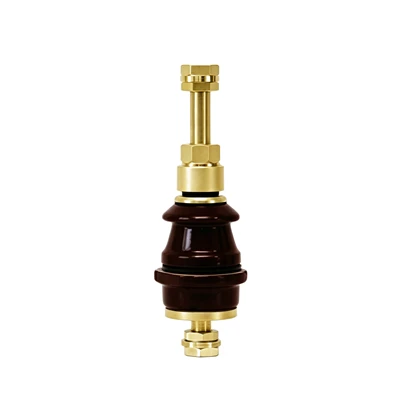

De réir mar a thagann greillí cumhachta domhanda chun cinn i dtreo iontaofachta agus athléimneacht chomhshaoil níos airde, tá sturthaí claochladán ANSI fós ina chloch choirnéil de threalamh meánvoltais agus ardvoltais i margaí uchtaithe Mheiriceá Thuaidh, Mheiriceá Theas agus ANSI. Deartha i gcomhréir dhlúth leis anANSI C57.19 sraith(lena n-áirítear C57.19.01, C57.19.02, agus C57.19.100), cinntíonn na bushings seo imréiteach aonfhoirmeach leictreach, feidhmíocht theirmeach, agus seasmhacht meicniúil thar choinníollacha oibriúcháin éagsúla.
Sonraíochtaí Teicniúla Buntábhachtacha
| Paraiméadar | Ceanglas ANSI | Léargas Innealtóireachta |
|---|---|---|
| Cumhacht-minicíocht sheasamh voltas | In aghaidh an C57.19.01 | Bailíochtaithe faoi 60 Hz, le fachtóirí ceartúcháin airde |
| Seasamh impulse tintreach (BIL) | cruth tonn 1.2/50 µs | Tá sé ríthábhachtach do réigiúin chósta agus ard-isocraunicacha |
| Tástáil ceo salainn | Níos mó ná nó cothrom le 3000 h gan aon chreimeadh | Fíoraíonn sé cobhsaíocht ábhair maidir le truailliú muirí/tionsclaíoch |
| Leibhéal urscaoilte páirteach | Níos lú ná nó cothrom le 5 pC ag voltas rátáil 1.5 × | Bainte amach trí insliú ilchodach epocsa-mica líonta i bhfolús |
Nuálaíochtaí Dearaidh Struchtúrtha
Seoltóir– Trasdultach grádán cóimhiotal airgid-copair: seoltacht ard (Níos mó ná nó cothrom le 98% IACS) le comhéifeacht um leathnú teirmeach a mheaitseáil go beacht leis an tithíocht poircealláin, rud a chuireann deireadh le timthriall struis idir-éadan.
Croí inslithe– Córas ilchodach epocsa-mica líonta i bhfolús, a thairgeann caillteanas tréleictreach íseal (tan δ < 0.3%) agus voltas tosaithe PD thar a bheith íseal, ag leathnú shaol na seirbhíse níos faide ná 40 bliain.
Tithíocht poircealláin– Brúite iseastatach le lamháltas ar thiús balla ±0.5 mm, neart solúbthachta Níos mó ná 120 MPa nó cothrom leis. Méadaítear an t-achar creepage 15-20% leis an bpróifíl scealla optamaithe, rud a laghdóidh go mór an dóchúlacht go dtarlódh spléachadh truaillithe.
Treoirlínte Roghnúcháin d'Innealtóirí
- Rátáil reatha le corrlach armónach– Maidir le trasfhoirmeoirí coigeartóirí agus tiontairí, sonraigh toir threisithe a bhfuil toilleadh teirmeach breise 20-30 % acu chun freastal ar ualaí neamhshineasacha.
- Ceartú airde– Cuir corrlach inslithe 8% leis do gach 1000 m os cionn leibhéal na farraige; os cionn 2000 m, glacfaidh sé dearaí seideanna speisialta (m.sh., seideanna trastomhais níos mó nó seideanna frithcheo) chun dlús aeir laghdaithe a chúiteamh.
- Meaitseáil teochta dinimiciúil– In aeráidí trópaiceacha nó fásaigh, déan samhaltú teirmeach chun an toilleadh srutha leanúnaigh a dhílaghdú 3-5 % in aghaidh gach 10 gcéim os cionn 40 céim chomhthimpeallach, ag cinntiú go bhfanann na teochtaí sa spota te laistigh de theorainneacha Aicme A (105 céim ).
Oibríocht Chliste & Cothabháil
Tá bushings ANSI nua-aimseartha níos feistithe lemonatóireacht ar riocht ilbhraiteoirí:
- Anailís ar speictream creathadh– Aimsítear naisc scaoilte nó gníomhaíocht sceite inmheánaigh.
- Teirmeachagrafaíocht infridhearg– Sainaithníonn sé grádáin teochta neamhghnácha i bhfíor-am.
- Braiteoirí snáthoptaice leabaithe– Monatóireacht leanúnach a dhéanamh ar bhrú, ar theocht agus ar thaise inmheánach, rud a chumasaíonn cothabháil thuarthach agus laghdaítear an t-am briste neamhphleanáilte suas le 60 %.
Teorainneacha Ábhar
Éapocsa feabhsaithe graphene
Méadaítear neart réimse miondealaithe faoi ~30% agus laghdaítear an chomhéifeacht idirleata taise, ag dul isteach anois i dtáirgeadh tráchtála do ghráid seach-ardvoltais (EHV).
Insliú féin-leighis
Teicneolaíocht atá bunaithe ar mhicreacapsúl a dhéanann deisiú uathrialach ar mhicrea-scoilteanna faoi strus leictreach, ag síneadh 15-20 bliain measta ar an saol inslithe i dtástálacha luathaithe aosaithe.
Feidhmchláir tipiciúla
Trasfhoirmeoirí ceap-suite (stíl SAM)– Úsáidtear go forleathan in eangacha dáilte cónaithe agus tráchtála.
Claochladáin dáileacháin agus fostáisiúin– Suas le 345 kV agus os a chionn.
Córais bailithe fuinnimh in-athnuaite– Feirmeacha gréine agus gaoithe óna dteastaíonn ardfhriotaíocht do thruailliú agus lorg dlúth.
Le haghaidh aon fhiosrúcháin, cliceáil le do thoil ar an nasc thíos chun teagmháil a dhéanamh linn.
